Introduction
Les relevés topographiques sont indispensables pour tout projet de construction, d’aménagement ou d’ingénierie. Aujourd’hui, l’utilisation d’un drone pour le relevé topographique transforme profondément cette étape : vitesse, précision et sécurité sont révolutionnées. Là où les relevés classiques nécessitent un long travail de terrain, le drone capture des données détaillées en quelques heures. Ces relevés par drone offrent pour les bureaux d’études ou maîtres d’ouvrage des cartes, modèles 3D et orthophotos exploitables rapidement. Cette approche rend possible une compréhension fine du terrain avant, pendant et après les travaux et réduit significativement les coûts.
Qu’est-ce qu’un relevé topographique par drone ?
Un relevé topographique par drone désigne l’utilisation d’un aéronef sans pilote (UAV) équipé de capteurs pour capturer des données géospatiales. Ce processus repose généralement sur la photogrammétrie : l’acquisition de nombreuses images se chevauchant depuis différents angles puis traitées par logiciel pour produire des cartes précises. Ces orthomosaïques géoréférencées, des nuages de points, ainsi que des modèles numériques de surface (MNS) et de terrain (MNT).
La précision dépend des capteurs embarqués (caméra haute résolution et/ou LiDAR) et de la qualité du géoréférencement : des points de contrôle au sol (GCP) ou des récepteurs GNSS/RTK peuvent garantir une précision centimétrique des relevés.
Pourquoi utiliser un drone plutôt que les méthodes traditionnelles ?
1. Rapidité et couverture étendue
Un drone peut couvrir rapidement de grandes zones, même difficiles d’accès, et capturer des milliers de points de données en un seul vol, dépassant les limites des levés terrestres classiques en termes de densité et de vitesse.
2. Données précises et exploitables
Les résultats produits, orthophoto, MNT/MNS, courbes de niveau et vues 3D, permettent des mesures précises de distances, surfaces et volumes. Ces livrables sont immédiatement exploitables dans des logiciels SIG, BIM ou CAO, réduisant ainsi les étapes de traitement ultérieur.
3. Sécurité accrue
Les drones éliminent le besoin pour les opérateurs de travailler physiquement dans des zones dangereuses (pentes abruptes, terrains instables), ce qui réduit les risques sur le terrain.
Méthodologie d’un relevé topographique par drone
Étape 1 : Préparation et planification
Une mission commence par la définition du périmètre à couvrir, la planification des trajectoires de vol, la sélection du capteur adapté (photogrammétrie ou LiDAR) et l’intégration des points de contrôle au sol si nécessaire. Cette phase inclut également une analyse réglementaire des zones de vol.

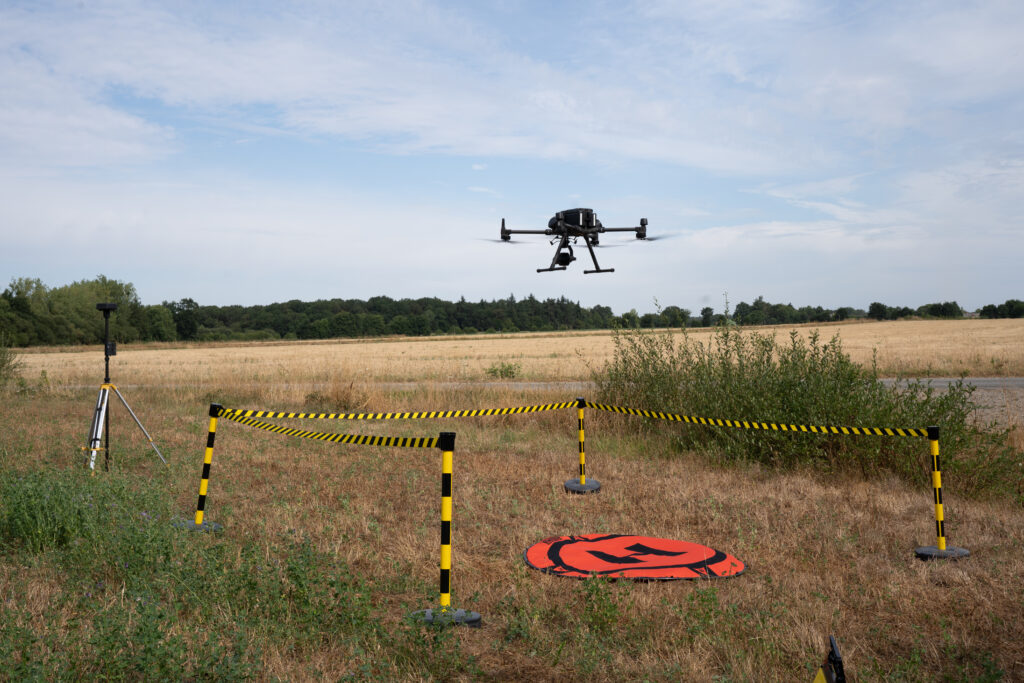

Étape 2 : Vol et acquisition de données
Le drone effectue automatiquement le vol prévu en capturant des images avec un recouvrement élevé. Selon le type de projet, des capteurs optiques ou LiDAR sont utilisés pour collecter des données en haute résolution ou des nuages de points denses.
Étape 3 : Traitement des données

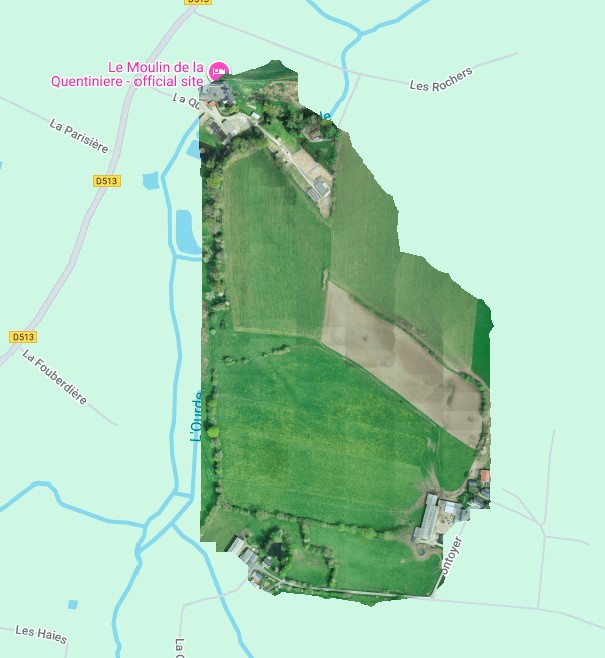

Les images sont traitées via des logiciels spécialisés qui génèrent des orthomosaïques géoréférencées, des MNT/MNS et, si nécessaire, d’autres produits cartographiques. Cette étape transforme les images brutes en données exploitables.
Étape 4 : Livrables et exploitation
Les outputs sont exportés dans des formats standards (GeoTIFF, LAS, DWG, DXF) pour intégration dans des outils SIG, BIM ou CAO, facilitant l’analyse, la planification et les décisions techniques ultérieures.
Applications principales du relevé topographique drone
Construction et génie civil
Dans les projets de construction, le relevé topographique est utilisé pour la préparation du chantier, le terrassement, la conception VRD (Voirie et Réseaux Divers) et la vérification des altitudes avant travaux.
Aménagement du territoire et urbanisme
Les données drone permettent de produire des cartes de plan cadastral ou de suivre l’évolution d’un site dans le temps, ce qui aide à la prise de décision pour l’équipement des territoires.
Mines et carrières
Les mesures volumétriques précises sont particulièrement utiles pour le calcul des stocks dans les carrières ou des volumes excavés.
Surveillance environnementale
Les relevés réguliers permettent de détecter les mouvements de terrain, les glissements ou les changements topographiques sur de longues périodes.
Caméras photogrammétriques vs LiDAR : choix de capteur
Photogrammétrie
Basée sur des images et leur recouvrement, la photogrammétrie offre une solution flexible et précise pour la majorité des relevés topographiques. Elle excelle pour les surfaces dégagées et les détails visibles.
LiDAR
Le LiDAR est particulièrement adapté lorsqu’il s’agit de relever des terrains sous couvert végétal ou des surfaces complexes où la photogrammétrie peut être limitée. Le LiDAR génère un nuage de points dense grâce à des impulsions laser, permettant une modélisation précise même à travers la végétation.
Contraintes et bonnes pratiques
Un relevé topographique par drone ne remplace pas entièrement l’expertise du géomètre dans les cas de bornages fonciers ou délimitations juridiques : il vient en complément des méthodes traditionnelles pour renforcer la précision et la productivité du levé.
Néanmoins, il est essentiel de respecter la réglementation aérienne nationale (DGAC en France) pour l’exploitation des drones, notamment opérationnels, altitudes autorisées et zones réglementées.
Perspectives et innovations futures
L’intégration de l’intelligence artificielle dans le traitement des données drone permettra d’automatiser davantage l’extraction d’informations topographiques (pentes, talwegs, ruptures de niveau) et d’améliorer encore la précision des modèles 3D. L’évolution des capteurs multispectraux et des drones VTOL adaptés aux grandes surfaces étendront aussi le champ d’applications possibles.
Conclusion
Le relevé topographique par drone est devenu un outil incontournable : rapide, précis, adaptable à différents terrains et compatible avec les flux numériques modernes (SIG, BIM, CAO). Grâce à des capteurs performants comme la photogrammétrie ou le LiDAR, ces levés offrent des données exploitables à chaque phase d’un projet. Pour optimiser vos études terrain et réduire délais et coûts, intégrer les relevés drone constitue aujourd’hui une réelle avancée technologique.
